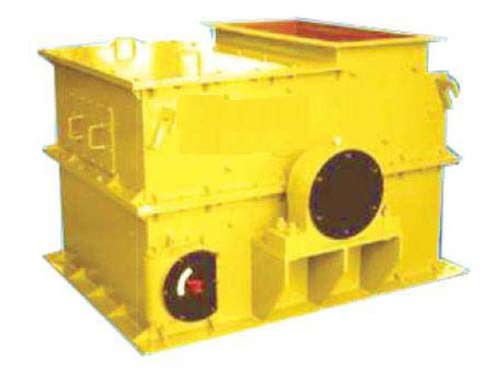

概述
錘式破碎機(錘破)經高速轉動的錘體與物料碰撞面破碎物料,它具有結構簡單,破碎比大,生產效率高等特點,可作干、濕兩種形式破碎。錘式破碎機用于破碎各種中硬且磨蝕性弱的物料。其物料的抗壓強度不超過100MPa,含水率小于15%。被破碎物料為煤、鹽、白堊、石膏、磚瓦、石灰石等。還用于破碎纖維結構、彈性和韌性較強的碎木頭、紙張或破碎石棉水泥的廢料以回收石棉纖維等等。此外,錘式破碎機不僅可用于破碎生產線,制砂生產線,也可在選礦生產線中替代圓錐式破碎機。
用途
環錘式破碎機的主要工作部件為帶有錘子(又稱錘頭)的轉子。轉子由主軸、圓盤、銷軸和錘子組成。電動機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內,受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部,設有篩板、粉碎物料中小于篩孔尺寸的粒級通過篩板排出,大于篩孔尺寸的粗粒級阻留在篩板上繼續受到錘子的打擊和研磨,最后通過篩板排出機外。
工作原理
環錘式碎煤機的主要工作部件為帶有環錘的轉子。轉子由環錘軸和環錘等零件組成。電機帶動轉子部在破碎腔內高速旋轉。需破碎的物料自上部給料口輸送到機內,受高速旋轉運動環錘的打擊、及物料間相互碰撞、擠壓、研磨作用而破碎。在轉子部的下方,設有蓖板,破碎了的小于蓖板孔尺寸的物料粒度級別通過蓖板板排除,大于蓖板孔尺寸的物料粒度繼續受到環錘的打擊,最后通過蓖板排除機外。
特點
1、節能,出料粒度好。
2、高效率,較低的噪音
3、較少的粉塵污染。
4、出料口(篩孔)大小可以按客需求調節。
5、到V型篩孔,不易堵孔。
6、錳13鑄鋼篩板,使用壽命長。
設備參數
型號/參數 | PCH0402 | PCH0404 | PCH0604 | PCH0606 | PCH0808 | PCH1010 | PCH1016 | PCH1216 | PCH1221 | |
轉子規格 | 400×200 | 400×400 | 600×400 | 600×600 | 800×800 | 1000×1000 | 1000×1600 | 1200×1600 | 1200×2100 | |
轉子轉速r/min | 960 | 970 | 970 | 980 | 740 | 740 | 740 | 740 | 740 | |
最大進料度mm | 200 | 200 | 200 | 200 | 200 | 300 | 300 | 400 | 400 | |
出料粒度mm | ≤30 | ≤30 | ≤30 | ≤30 | ≤30 | ≤30 | ≤30 | ≤30 | ≤30 | |
處理量t/h | 8-12 | 16-25 | 22-33 | 30-60 | 75-105 | 160-200 | 300-350 | 500-620 | 800-1000 | |
200-245 | 400-500 | 620-800 | ||||||||
電 | 型 | Y132M2-6 | Y160L-6 | Y180L-6 | Y225M-6 | Y280M-8 | Y315M2-8 | J355M2-8 | YKK400-8 | YKK450-8 |
Y315M3-8 | YKK400-8 | YKK450-8 | ||||||||
功率 | 5.5 | 11 | 15 | 30 | 45 | 90 | 160 | 280 | 450(400) | |
110 | 220 | 335 | ||||||||
電壓 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 6000 | 6000 | |
外形尺寸mm | 810×890 | 980×890 | 1050×1270 | 1350×1270 | 1750×1620 | 2100×2000 | 2700×2000 | 3100×2800 | 3620×3350 |
